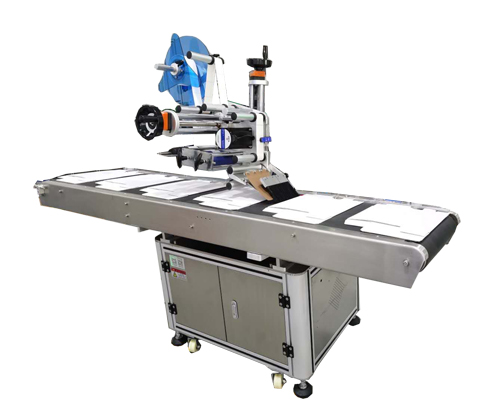

全自动平面贴标机

一、基本用途

全自动平面贴标机适用于在各种物品的上平面贴标签或不干胶膜，如书本、文件夹、盒子、纸箱袋子等，广泛应用于大件产品的平面贴标，规格范围大的平面类物体贴标。

可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。

可结合产品考虑选配自动送料机构，如振动盘、自动送料机构等 ，取代人工放料更高效。

二、适用范围

◆适用标签：不干胶标签，不干胶膜，电子监管码，条形码等。

◆适用产品：要求在平面、大弧度面上贴附标签或膜的产品。

◆应用行业：广泛应用于印刷、文具、食品、日化、电子、医药、等行业。

◆应用实例：书本平面贴标、文件夹贴标、包装盒子贴标、板材贴标等。

三、工作过程

◆核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，产品流经覆标装置，标签被覆牢固，一张标签的贴附动作完成。

◆操作过程：放产品（可接流水线）—>产品输送（自动实现）—>产品纠正（自动实现）—>产品检测（自动实现）—>贴标（自动实现）—>覆标（自动实现）—>收集已贴标产品。

四、技术参数：（以下为标准机型技术参数，其他特殊要求和功能，可量身订做）。

◆ 适用产品尺寸（长×宽×高/厚）： 长：40mm～400mm ； 宽：40mm～200mm ； 高：0.2mm～150mm

◆  适用标签长度：6mm～250mm

◆  适用标签宽度（底纸宽度）：20mm～150mm

◆适用标卷外径（mm）：φ350毫米以下均可

◆  适用标卷内径（mm）：φ76mm

◆  贴标精度（mm）：±1mm

◆  出标速度（m/min）：步进：19m/min 伺服：25m/min

◆  贴标速度（pcs/min) ：步进：40～150pcs/min 伺服：50～200pcs/min

◆  输送速度（m/min）：步进：5～19m/min 伺服：5～25m/min 调速：5～18 m/min

◆  功率（W）：500W(牵引步进) 950W(牵引伺服)

◆  频率（HZ）：50HZ

◆  电压（V）：220V

◆  重量（kg）：约180kg

◆ 设备外形尺寸（mm）（长×宽×高）：1600mm×780mm×1400mm

五、功能特点

◆贴标精度高，细分步进电机或伺服电机驱动送标，送标精准；标带绕行纠偏机构设计，保证标签牵引过程中不左右偏移；偏心轮技术应用于牵引机构，牵引标签不打滑，确保出标精准；

◆坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；

◆稳定性高，松下PLC+威纶触摸屏+松下针形电眼+德国西克标签电眼组成的高级电控系统，支持设备7×24小时运转；

◆调整简单，设计6自由度可调调整座，不同产品之间的转换变得简单、省时；

◆应用灵活，可单机生产或接流水线生产，生产现场布局简单；

◆智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

◆触摸屏操作界面，全中文注释和完善的故障提示功能，各种参数调整简单快捷，操作方便；

◆功能强大，具有生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，方便生产管理；

◆可选配功能和部件：

①热打码/喷码功能；

②自动收料功能（结合产品考虑）；

③自动上料功能（结合产品考虑）；

④增加贴标装置；

⑤其他功能（按客户要求订做）。
